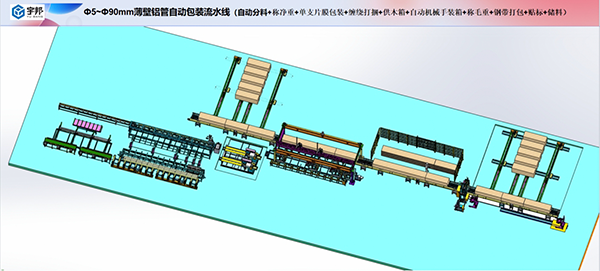

产品说明：Ф5~Ф90mm薄壁铝管自动包装流水线：可实现Ф5~Ф90mm铝管、接料平台、-粗管一级自动分料系统、

自动计数+暂存系统、自动顶升横移+称净重系统、二级自动分料系统、单V滚输送、自动喷码、自动涂油系统、

自动单支片膜包装系统、自动缠绕打捆系统、自动供木箱横移系统、木箱定位输送、自动机械手码垛系统、

人工盖盖工位、自动钢带包机、自动称毛重系统、自动贴标系统、自动机械臂取木箱系统、自动链式储料系统、

电控系统、气动系统、监控系统、软件系统等组成的全流程自动包装生产线，

最终达到生产线人

技术参数：

 外形尺寸：L54535mm×W16715mm×H3048mm（约）

 总功率：101.5KW（约） (仅供参考，以实际设备生产为准)

 电源电压： 380V±10V；频率 50HzHz；三相四线；

 设备总重：约42700KG  (仅供参考，以实际设备生产为准)

 压缩空气：压力-0.4~0.5MPa，流量-?m³/h (待设计图完成后提供)，含油量＜1mg/m3 。

 包装效率： 管材传送速度≥25米/分钟，按 Ф40×1×8000mm管材计算，每小时可包装450公斤以上。

 适用铝管：

单根铝管管径：Ф5~Ф90mm

铝管壁厚：0.7~5mm

合金状态：退火态、时效态

管材长度：1400~8000mm

包装箱尺寸：宽×高×长

外形尺寸，350×400×2400~700×800×8400

内部尺寸，250×200×2000~600×600×8200

单箱毛重最大重量：1000公斤

储料台高度：850mm（最终高度设计联络确定）

缠绕打捆的小捆：(捆径100mm)

 整线特点：

✮ 整线与管材接触的各传输辊道表面安装防产品擦伤的聚氨酯辊，其它接触部位采用聚氨酯板或其它类似材料。

整个自动包装线完成，PLC控制、根据每个型号的管子的包装的数量、码垛的层数等设定，操作简单、

自动化程度高、减少劳动强度、降低人工成本，解决了招工难、包装外观漂亮、提高效率、提高产品品质、也匹配了贵公司的品牌效应。
